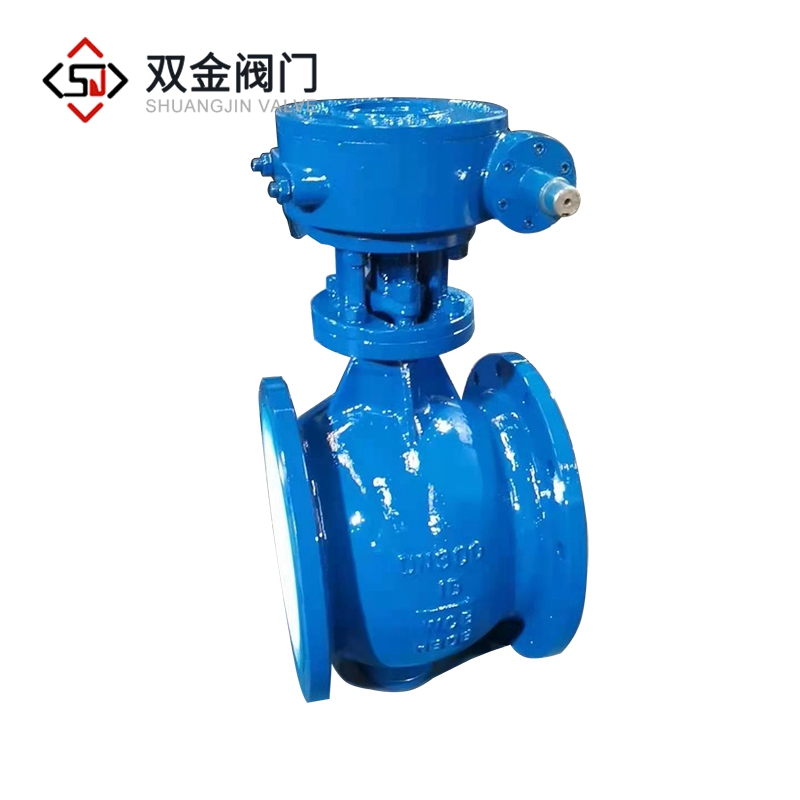

全襯泰勒閥

型號：H49J-10C

公稱通徑：DN80-800

適用介質：礦漿、泥漿

1、工業應用

主要用于各類礦山、電廠、化工廠、水處理廠、石油、大型潤滑系統（用作棱閥）等工業泵一用一備的場合。它由上下二個閥體通過方形或橢圓形法蘭連接在一起，下閥體上有兩個漿液進口，上閥體上部有一個漿液出口，密封位于閥腔內。其特征在于上閥體內設有密封球的活動滑道，在滑道的兩端分別高有一個導向楔塊，下閥體的兩個漿液進口傾斜布置，閥內的密封球采用橡膠球或鋼球，與現有技術相比可節省一條管路，不會造成漿液中固體物的淤積，切換泵時操作方便順暢，對于廠礦在實現自動化控制時操作方便順暢，在實現自動化控制時可省去兩套閥門的控制點。泰勒閥自動換向閥具有漿液切換迅速、密封性好、耐磨性強、使用壽命長等優點。

技術參數

◆閥體殼體：Q235-A，球襯為高耐磨復合材料。

◆口徑：DN100-800，連接方式為法蘭式，法蘭標準為 DN100-800。

◆工作壓力：zui小工作壓力為 0.1Mpa，這是保證能推動橡膠球運動并密封住進口的zui低數值。

◆工作溫度：-40℃～100℃，如有特殊溫度要求可另行設計。

◆耐酸堿度：≤10％濃度，如有特殊要求的可另行設計。

關鍵詞 自動換向閥，礦漿換向止回閥，球型換向止回閥，三通換向止回閥，自動換向閥

訂貨須知：泰勒閥分為半襯泰勒閥和全襯泰勒閥，若有要求全襯請注明，不注明以半襯報價
